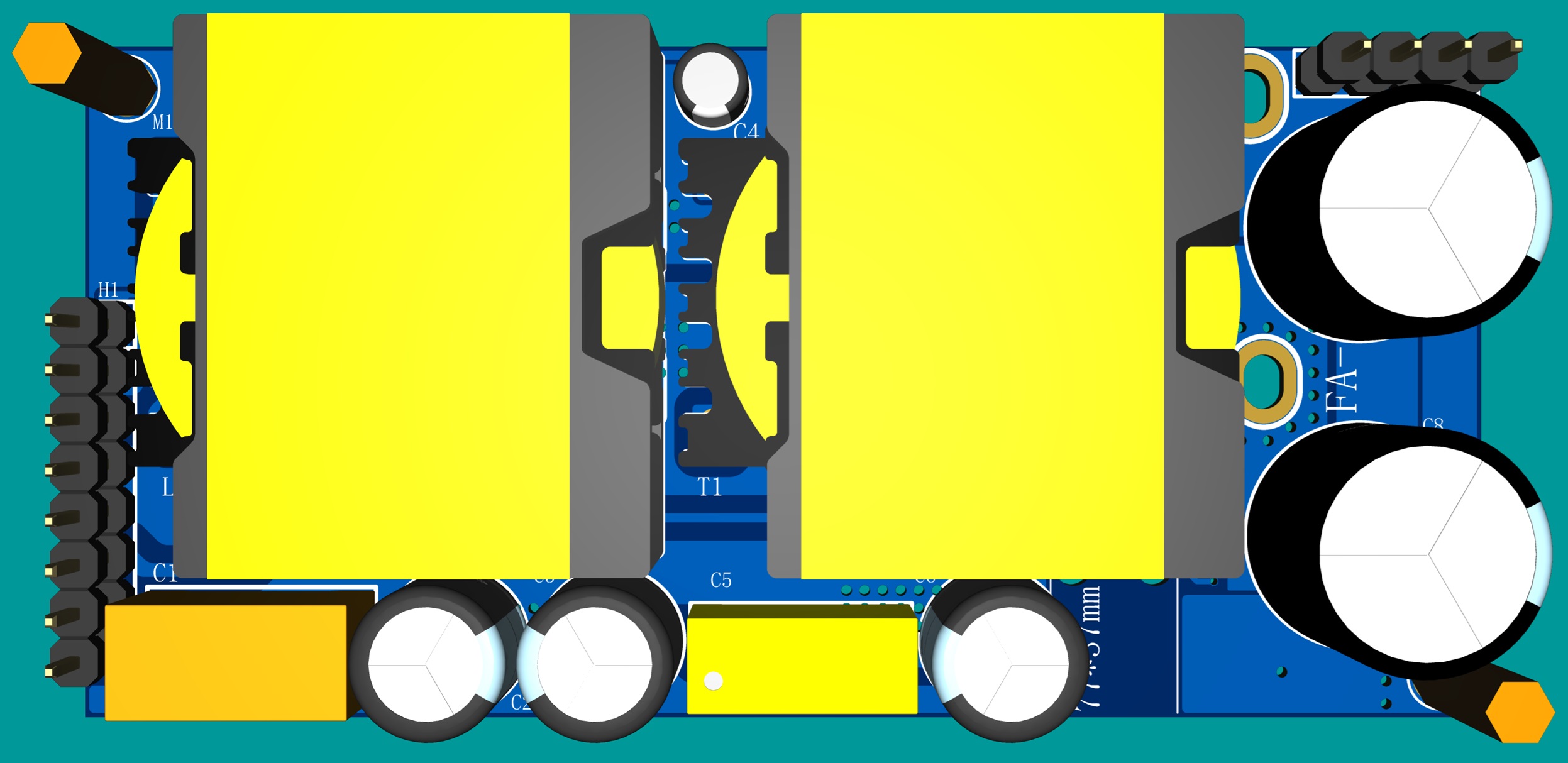

顶面视图

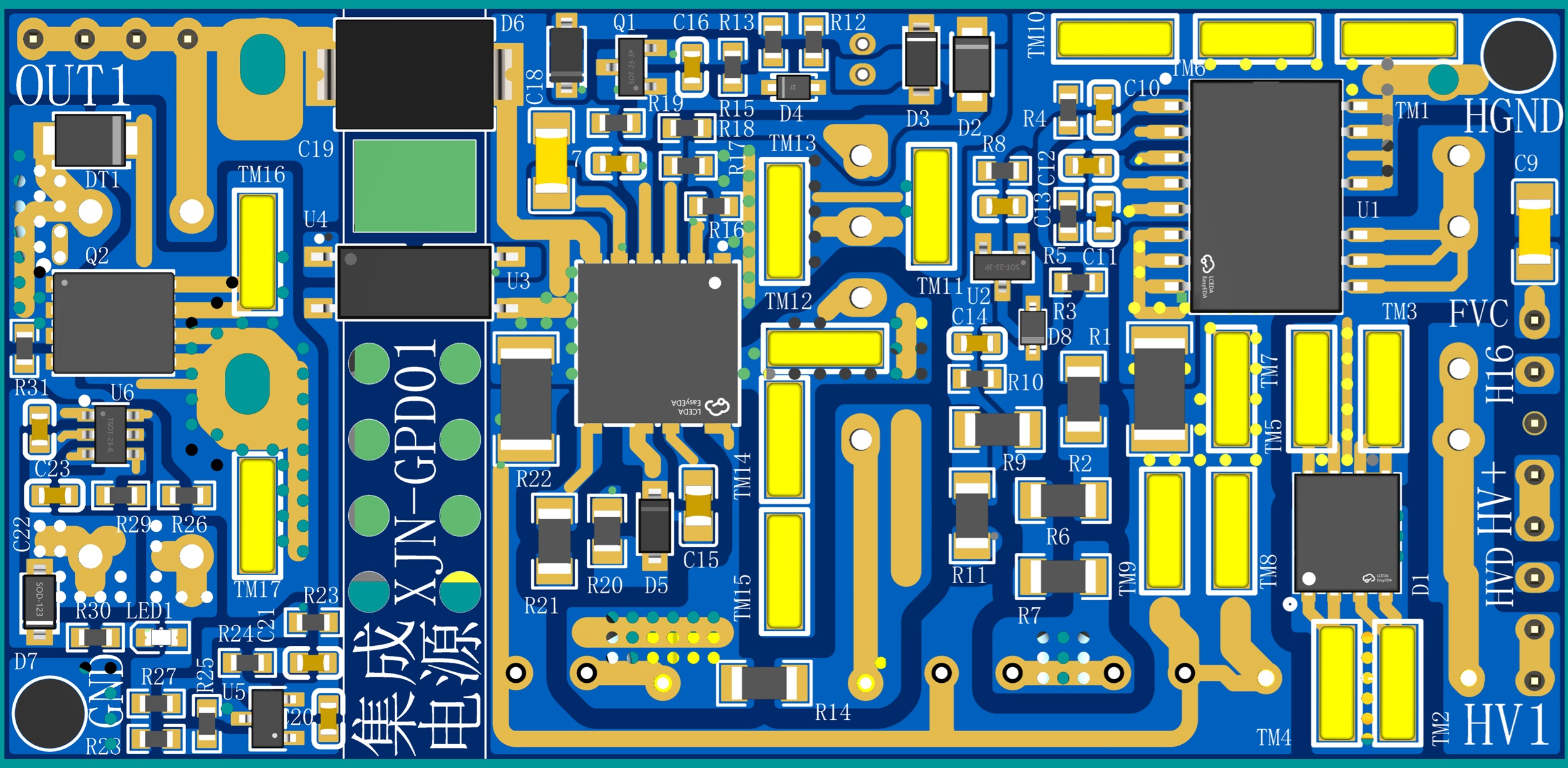

底面视图（铜块散热）

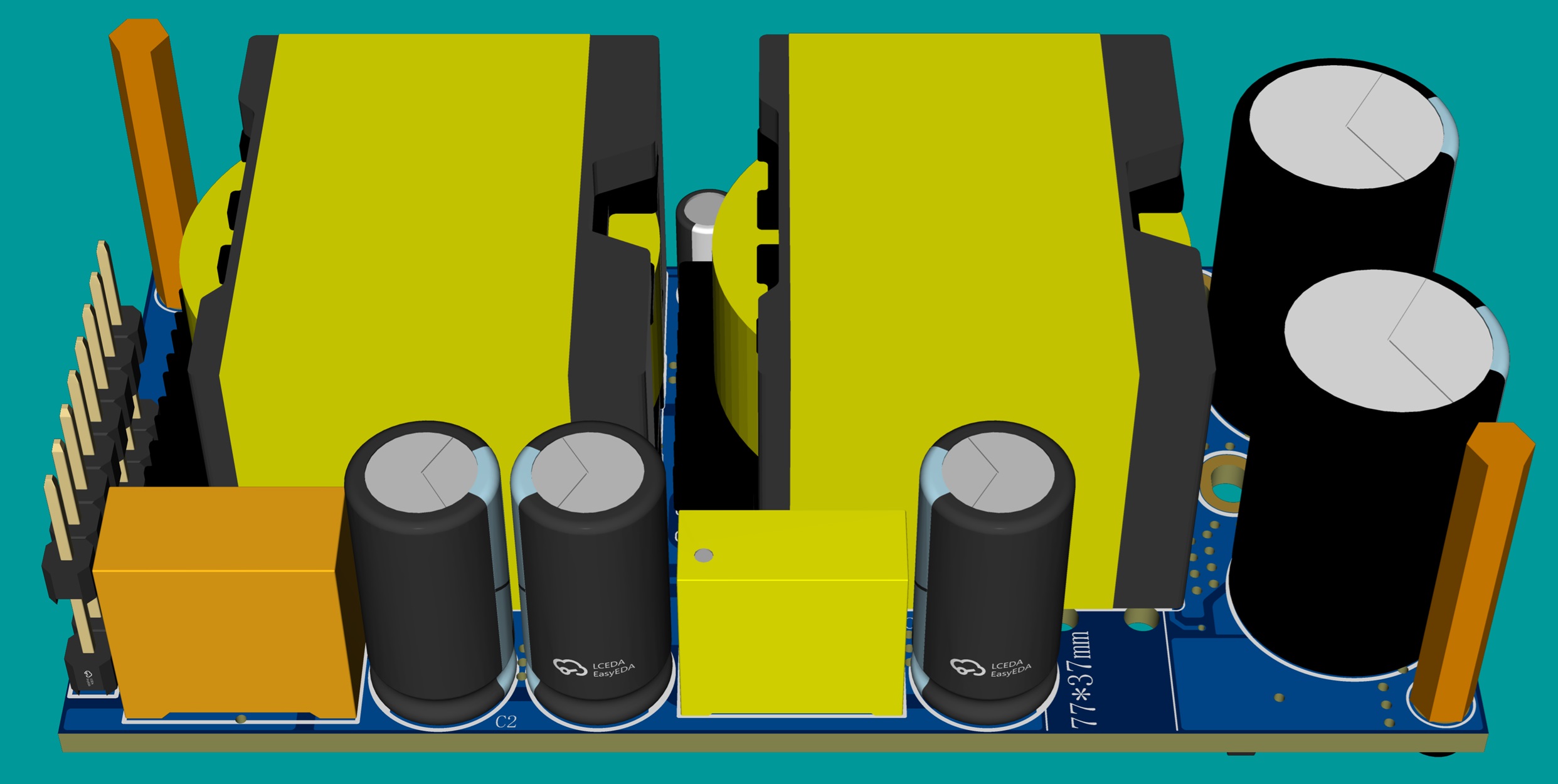

顶侧视图

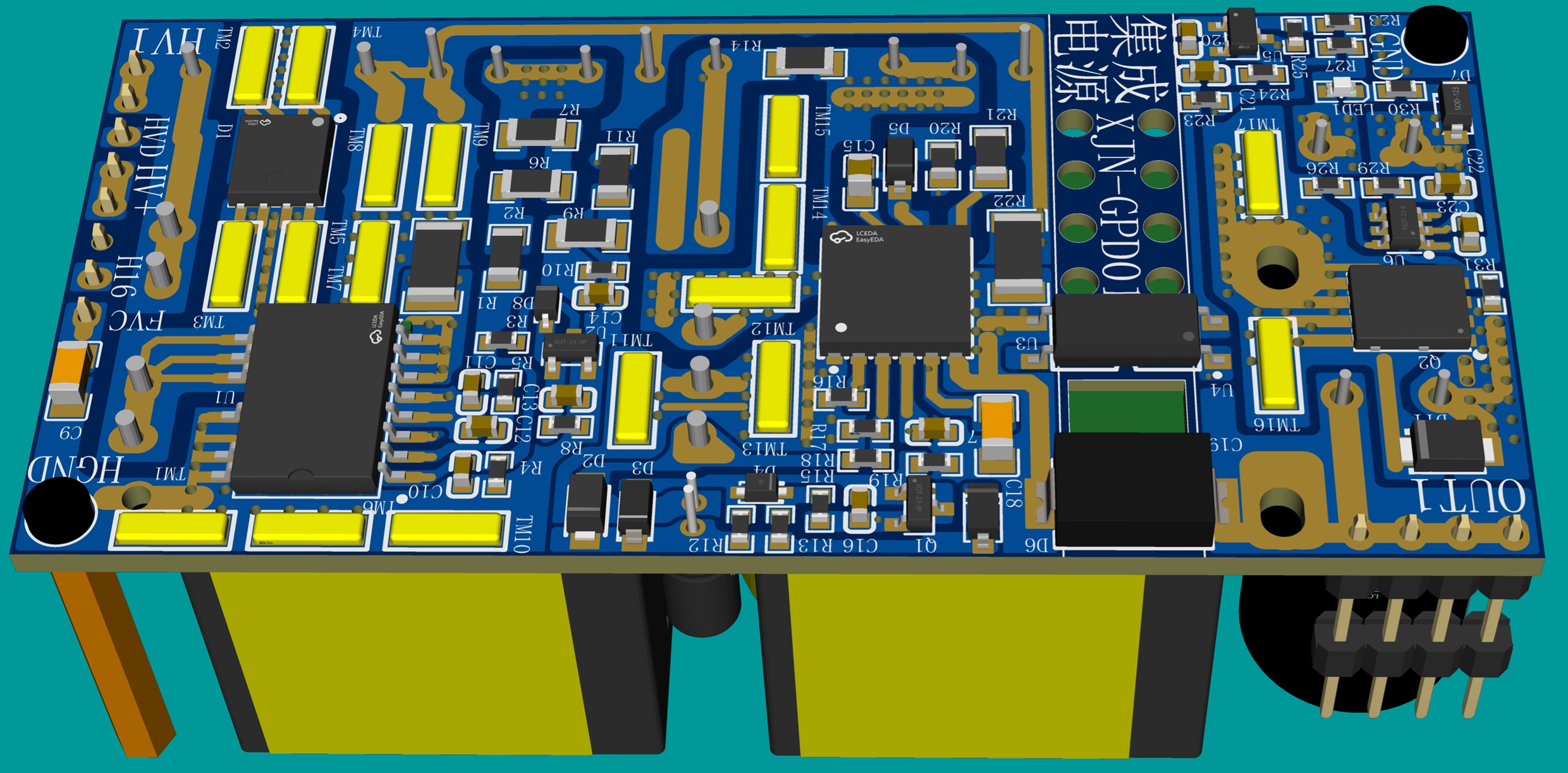

底侧视图（排针接口）
📋 产品概述
XJN-GPD01 是将 PFC 功因矫正、高频谐振变压、同步整流等单元全部集成于一块电路板的 集成化板载氮化镓电源模块，也是新稼能科技历经多代迭代优化后推出的成熟稳定、性价比极高的开关稳压电源核心部件。 模块将 AC-DC 变换中最关键的功因矫正、隔离变压、同步整流三道环节合为一体，客户无需再外围搭建复杂的电源拓扑， 仅需接入交流输入即可获得稳定可靠的直流输出。通过初级侧并联、次级侧串联的灵活联机组台方式，可快速组合出 各种功率与电压规格的氮化镓电源产品，显著缩短产品开发周期，降低研发风险与物料成本。
🔟 产品十大特性
1
集成化板载氮化镓模块 —— 采用排针+双铜柱打螺丝固定，拆装方便，适合工业化批量组装。
2
紧凑型小尺寸 77×37×22mm —— 极致空间利用率，背贴多铜块辅助散热，高功率密度设计。
3
定制合封氮化镓两段式 PFC —— 根据输入电压自动调整输出电压，提升 90-132V 输入电压下的输出功率。
4
定制高频谐振式合封氮化镓变压控制芯片 —— 效率高，电磁干扰小，满足 EMI 合规要求。
5
李兹线特制高频变压器 —— 多芯三层绝缘线输出，外铜箔屏蔽，有效降低趋肤效应损耗与电磁辐射。
6
次级同步整流 —— 采用同步整流技术替代传统二极管整流，进一步提升整机转换效率。
7
初级温控智能功率限制模式 —— 过载能力强，额定功率 180W，最大功率 320W，智能降额保护。
8
单电压输出 —— 可定制输出电压范围 22~40V，灵活适配不同设备需求。
9
支持联级使用 —— 初级侧并联、次级侧串联，可灵活扩展功率与电压等级。
10
配套开发资料齐全 —— 可下载元件库和 3D 模型，方便客户快速导入设计与仿真。
📊 技术规格
产品型号
XJN-GPD01
产品类型
集成化板载氮化镓电源模块
额定功率
180W
最大功率
320W（智能温控限制）
输入电压
AC 90~264V（全球宽电压）
输出电压
22~40V（可定制）
外形尺寸
77 × 37 × 22 mm
固定方式
排针 + 双铜柱打螺丝
散热方式
背贴多铜块辅助散热
拓扑架构
合封 GaN 两段式 PFC + 高频谐振 LLC + 同步整流
PFC 模式
两段式自动调整（提升 90-132V 输入时的输出功率）
输出方式
单电压输出，可联级（初级并联 / 次级串联）
变压器
李兹线特制高频变压器，多芯三层绝缘线，铜箔屏蔽
保护功能
OCP / OVP / OTP / 智能温控功率限制
应用场景
通信设备、工业控制、音频功放、直流保护单元
